有源濾波器與無源濾波器的七個區別

一、工作原理

無源濾波器由LC等被動元件組成，將其設計為某頻率下極低阻抗，對相應頻率諧波電流進行分流，其行為模式為提供被動式諧波電流旁路通道；

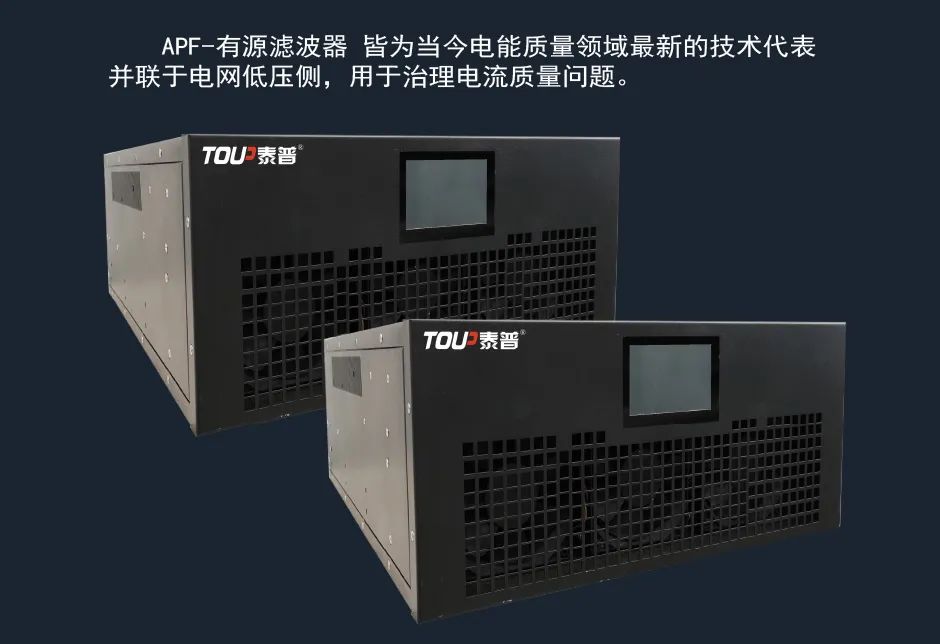

有源濾波器由電力電子元件和DSP等構成的電能變換設備，檢測負載諧波電流并主動提供對應的補償電流，補償后的源電流幾乎為純正弦波，其行為模式為主動式電流源輸出。

二、諧波處理能力

無源濾波器只能濾除固定次數的諧波，但完全可以解決系統中的諧波問題，解決企業用電過程中的實際問題，且可以達到國家電力部門的標準；

有源濾波器可動態濾除各次諧波。

?三、頻率變化的影響

無源濾波器諧振點偏移，效果降低；

有源濾波器不受影響。

四、系統阻抗變化的影響

無源濾波器受系統阻抗影響嚴重，存在諧波放大和共振的危險；

有源濾波器不受影響。

五、負載變化對諧波補償效果的影響

無源濾波器補償效果隨著負載的變化而變化

有源濾波器不受負載變化的影響。

六、負載增加的影響

無源濾波器可能因?yàn)槌d而損壞；

有源濾波器無損壞之危險，諧波量大于補償能力時，僅發生補償效果不足而已。

七、應用場合對比分析

（1）有源濾波容量單套不超過100KVA，無源濾波則無此限制；

（2）有源濾波在提供濾波時，不能或很少提供無功功率補償，因?yàn)橐既萘浚欢鵁o(wú)源濾波則同時提供無功功率補償。

（3）有源濾波目前適用電網電壓不超過450V，而低壓無源濾波適用電網電壓可達3000V。

（4）無源濾波器由于其價格優勢、且不受硬件限制，廣泛用于電力、油田、鋼鐵、冶金、煤礦、石化、造船、汽車、電鐵、新能源等行業；有源濾波器因無法解決的硬件問題，在大容量場合無法使用，適用于電信、醫院等用電功率較小且諧波頻率較高的單位，優于無源濾波。
