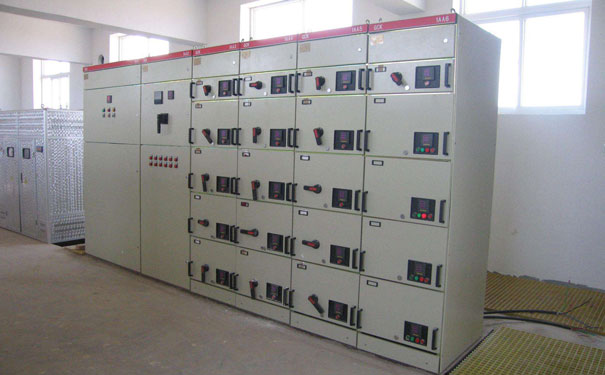

(1) GCK型電氣柜產品型號及含義

PC柜負責大容量負荷的供電，所以PC中一般采用框架式空氣開關，一個PC只有2-3個回路，根據電力設計規程，75KW及以上負荷由PC供電。

MCC負責向中小容量負荷供電，所以MCC中一般采用塑殼開關，一個MCC可以有5-20個回路，根據電力設計規程，75KW以下的負荷由MCC供電。

GCK低壓抽出式開關柜(以下簡稱開關柜)由動力配電(PC) 柜和電動機控制(MCC)兩部分組成。該裝置適用于交流50(60)HZ、額定工作電壓小于等于660V、額定電流4000A及以下的控配電系統,作為動力配電、電動機控制及照明等配電設備。

GCK開關柜符合IEC60439-1《低壓成套開關設備和控制設備》、GB7251.1-1997《低壓成套開關設備和控制設備》、GB/T14048.1-93 《低壓開關設備和控制設備總則》等標準。

且具有分?jǐn)嗄芰Ω摺訜岱€(wěn)定性好、結構先進合理、電氣方案靈活、系列性、通用性強、各種方案單元任意組合、一臺柜體。所容納的回路數較多、節省占地面積、防護等級高、維修方便等優點。

(2) GCK型電氣柜結構特點

①　整柜采用拼裝式組合結構，模數孔安裝，零部件通用性強，適用性好，標準化程度高。

②　柜體上部為母線室、前部為電器室、后部為電纜進出線室，各室間有鋼板或絕緣板作隔離，以保證安危。

③　MCC柜抽屜小室的門與斷路器或隔離開關的操作手柄設有的機械聯鎖，只有手柄在分?jǐn)辔恢脮r門才能開啟。

④　受電開關、聯絡開關及MCC柜的抽屜具有三個位置：接通位置、試驗位置、斷開位置。

⑤　開關柜的頂部根據受電需要可裝母線橋。
