晃電的定義

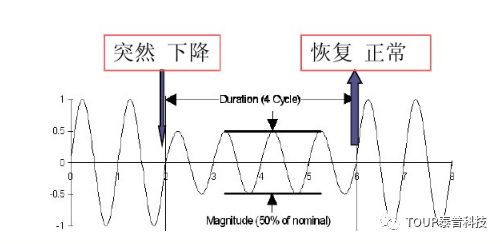

●電壓暫降是配電系統中常見的一種電壓擾動，指電壓有效值在短時間內突然下降又回升恢復的現象。通常也將這一現象稱作閃斷、晃電、急電等。

晃電產生的原因

●從理論的角度講，造成晃電的原因是由于流經系統電源阻抗的電流，造成電源阻抗分壓增加，進而引起公共供電點電壓的暫降。從運行的角度講,造成電壓暫降的原因主要是電氣設備的故障。

電力系統是一個由發輸變配用構成的整體。在系統正常運行中晃電多由以下原因造成:電網因雷擊、對地短路、重合閘、設備起動、變壓器電容器投切、發電廠故障等。

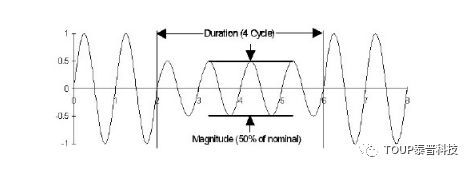

晃電幅度和持續時間

●晃電幅度是指電壓降至額定電壓的百分比。

●持續時間通常是用周波或者亳秒來表示。

統計資料

采用單回路供電用戶每年經歷大概25次由于電壓問題而造成的影響，其中對電壓波動事故統計如下：

250毫秒以內的22次;2秒的1次;5分鐘的1次;1/2小時的1次。

一般情況下,電壓暫降幅度深,持續時間較短;而幅度淺,持續時間較長。不同幅度與持續時間的暫降對設備正常運行造成的影響也不一樣。

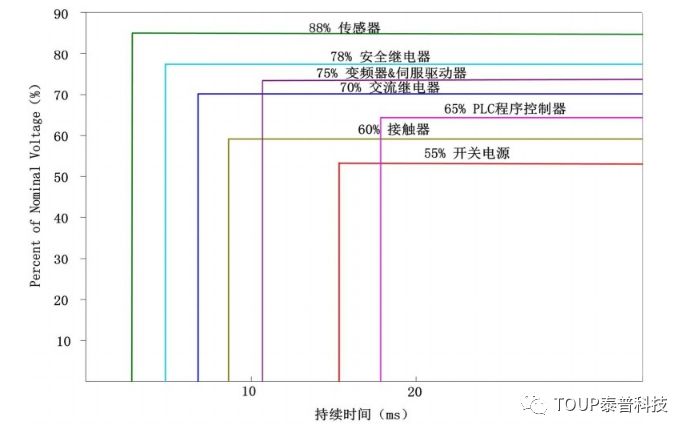

敏感負荷

●對于供電網中的負載，如果電壓發生變動或者突然變化將導致其不能正常工作或者功能下降，稱這類負載為電壓敏感性負載。

敏感負荷分類

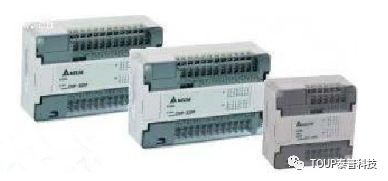

開關電源類負載:典型的有PLC、DCS、計算機等

電磁線圈類負載: 是指接觸器、繼電器等

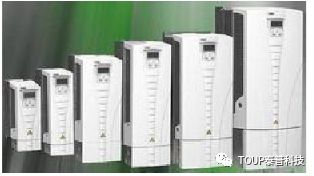

電力電子類負載:典型的代表有伺服驅動器變頻器等
